LD-US30x 水下3D雷達勘測系統特點：

l 提高調查效率

l 3D 測量，4D管理

l 降低運營成本

l 總資產和環境意識

服務-勘測支持服務

我們的海底勘測支持服務通過一系列旨在提高工作流程效率、支持工程分析并深入了解長期資產和環境完整性的客戶交付物來優化水下勘測活動。 從數據收集和處理，到可視化和分析，客戶可以降低風險，提高調查效率，并從他們的水下 3D 調查數據中獲得更深入的洞察力。

特點：用于下一代數字油田的精確、準確、毫米級點云

包括：

l 3D 數據收集、管理、可視化和分析

l 虛擬現實沉浸式協作平臺

l 先進的工程與設計

l 海底集成服務

1、3D 數據收集、管理、可視化和分析

我們的多層數據服務從基礎設備租賃和支持組件的銷售開始，到開發用于工程分析的雷達衍生數據集。 每一層都需要特定的軟件工具和技能組合，并相應定價。所有數據交付物都是根據客戶要求開發的。

2、虛擬現實沉浸式協作平臺

虛擬現實海底激光雷達平臺是一種沉浸式協作工具，可通過任何筆記本電腦、臺式機或智能設備通過安全的門戶網站連接多個用戶和關鍵決策者。客戶可以訪問通過我們的海底雷達技術收集的海底雷達數據，并通過 VR 平臺處理成高精度、毫米級的 30 點云數據集。物理資產或周圍環境的數字表示創建了從現實捕捉到虛擬沉浸的無縫工作流環境。

測量、映射和評估水下資產和環境：

l 30 建模和測量 C+/-J 2 個小數位

l 集成和導出到任何現有的GIS系統或基于CAO的平臺

l 資產、結構和水下環境的高精度建模

3、先進的工程和設計服務

我們的專業工程和設計團隊為全球海底和海洋客戶的定制工程項目的開發、設計和建造提供技術專長和最佳實踐，工程能力建立在我們的高級光學設計、軟件控制和數據處理專業知識之上。

可提供的服務包括：

l 光學設計

l 軟件設計

l 電子設計

l 機械設計

l 數據處理

l 系統工程

l 制造業

l 測試

4、海底調查集成服務

我們的全球專業團隊擁有豐富的行業經驗，并且知道如何為各種離岸應用提供傳感器的空對水接口。

能力包括：

l 用于潛水員系統、ROV、AUV 和水面艦艇集成的交鑰匙解決方案，以及遙感和靜態部署包。

l 從概念設計、交付和生產操作設備的全周期項目開發。

硬件產品：

1、動態雷達移動平臺

雷達動態移動平臺是一種緊密耦合的海底雷達和慣性導航系統（INS）數據收集技術，可在速度、準確性和覆蓋范圍方面提高海底勘測效率。海底激光雷達系統能通過可控光束提供不同的掃描模式。用戶可以為定義的交叉和正向跟蹤分辨率配置數據收集分辨率。結果是移動測繪解決方案在車輛行駛時具有無與倫比的范圍和測量可重復性。這些關鍵能力為擁擠地區和敏感的考古、歷史和環境遺址提供了最小的碰撞風險。

特點：

l 準確、精確、高密度的3D點云

l 與 ROV、AUV、水面艦艇和潛水員系統的靈活部署和集成

l 非接觸式，低環境足跡

l 可控光束：可在您需要時將光子放置在您需要的位置，可配置用于對象/資產/環境的高密度掃描

l 3000米的深度范圍和長距離(高達45米)

2、LD-US30x水下激光雷達系統

LD-US30x水下激光雷達系統為高精度水下勘測提供精確、可重復的毫米級3D點云。其特點包括與任何ROV、AUV或潛水員部署的系統靈活集成，3000米的深度范圍和長距離(高達45米)的可控光束，可在任何時候將光子放置在您想要的位置。

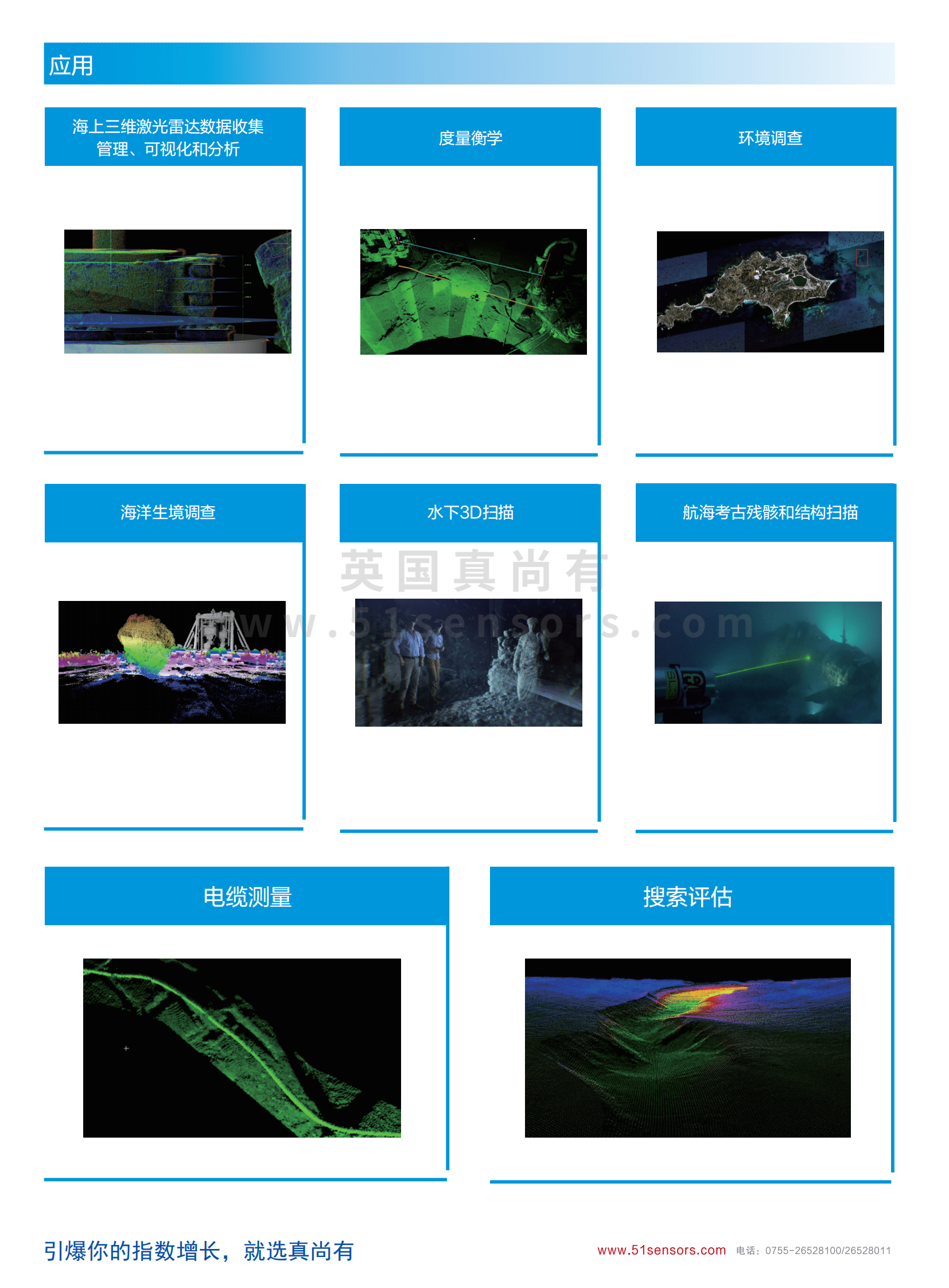

LD-US30x 水下3D雷達勘測系統應用領域：

LD-US30x 水下3D雷達勘測系統技術規格：

3D 點云收集、管理、可視化和分析 服務

第 1 層-激光雷達設備租賃和輔助支持組件的銷售

該層級提供的服務包括 3D 深度設備租賃和支持設備的銷售，包括球體、球體支架和 ROV 支架。

第 2 層-離岸支持服務，在線、離線、LiDAR 集成和收集

此級別提供的服務包括海上勘測支持服務。

離岸支持服務范圍包括：

?在線調查

?線下調查

?LiDAR數據整合與調動

LiDAR 數據收集和機載 QC 數據可交付成果將根據特定客戶要求進行開發。

第 3 層 -陸上項目支持、程序、規劃和項目管理

該層提供的服務包括對陸上測量和激光雷達項目的支持。

   該層提供的服務范圍包括：

?一般項目管理

?程序開發和規劃

?整合規劃

?發布項目文檔

?機械安裝設計和制造

? 一般海上勘測規劃和項目后期支持。

數據可交付成果將根據客戶的具體要求進行開發。

第 4 層 -- 點云操作、注冊和輸出

該層提供的服務包括點云的處理和交付。

   最常見的數據產品包括：

?RAW e57 – 為每次掃描收集的 e57 文件，按掃描位置組織

?已處理的掃描位置 - 為每個數據收集設置（稱為掃描位置）清潔（去除顆粒）平整和云注冊的點云

?注冊的多掃描位置- 注冊到單點云模型的多個掃描位置；例如現場或鉆探中心。

提供的數據格式包括用于 RAW 的 e57 和用于處理的 PTS 或 PLY。可以在相對或真實世界/地理參考坐標系中提供點云。

第 5 層 -測量、計量學 點對點和角度數據處理

此層提供的服務包括從點云推導點對點或角度測量。使用的工具包括點云處理工具，例如 Cyclone Model 或 3D Reshaper。

計量處理一次性付款：陸上計量處理可以一次性提供，包括深度開發的 3D 最佳實踐和模板。可交付成果包括 3D CAD 文件和 2D CAD 圖紙等。

假設單次掃描（包括 12 小時輪班內的倒數），單次線軸收集估計在底部 3 小時，24 小時操作將需要 2 x 操作員工作 12 小時輪班。處理和 QC 獨立于收集進行，可以使用正確的海上資源來加速結果，以進行并行任務，或使用合適的帶寬向陸上發送數據以進行遠程處理和 QC。一旦了解了項目要求和最終報告/結果的收集計劃，可能需要更改資源水平以滿足項目要求。

額外的測量可交付成果可能包括資產安裝、損壞修復或退役的竣工測量。

第 6 層 -VR，CAD，數據管理系統 用于 GIS 等系統的數據集成。

該層提供的服務包括將點云或其他派生數據產品處理和交付到第三方應用程序中。這些服務需要了解目標系統和工作流程，以便將點云和 CAD 模型處理為適用的格式和結構。

  第三方系統示例包括：

? 地理信息系統 (GIS)

? IQ3 等沉浸式協作

? 3D CAD，包括 AutoCAD 和 SolidWorks

? 數據管理系統

除了數據集成之外，這一層的服務還可能包括開發數據集的數字電影，包括飛行和演示支持圖形。

第 7 層 - 工程分析 LiDAR 數據處理支持

該層提供的服務包括數據集的推導以支持工程分析。

這些過程包括：

?開發資產的參數化和自由曲面和實體模型

?中性軸和中心線創建立管、臍帶管和線軸，以確定最小彎曲半徑和路線管理

?海底表面建模和輪廓創建

這些數據可交付成果支持多種應用，包括：

?有限元分析

?退役

?結構失效分析

?沖突檢測

?現場應用壽命的竣工現場條件

?隨著時間的推移海底沉降

可以在該層中導出各種數據可交付成果，包括帶有曲面或實體模型的 3D CAD 模型、立管和閥芯中心線的樣條表示，以及隨時間變化的結構詳細變化報告。

LD-US30x 水下3D雷達勘測系統測量原理：

     海底雷達系統

LD-US30x 水下3D雷達勘測系統應用領域：

LD-US30x 水下3D雷達勘測系統應用領域：

LD-US30x 水下3D雷達勘測系統安裝尺寸：

   請聯系我們獲取更多信息。
