英國真尚有_二維高速投影圖像測量儀|二維投影尺寸測量儀|在線二維批量尺寸測量儀|ZM105.2D

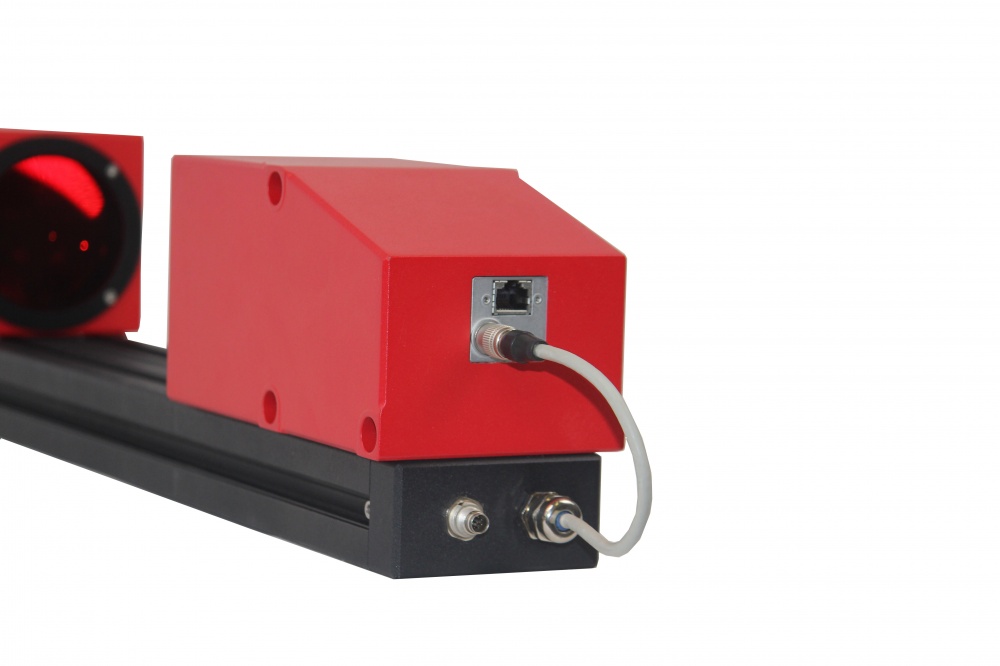

型號：ZM105.2D

ZM105.2D系列二維高速投影圖像測量儀是專為在線非接觸二維批量測量線性尺寸、直徑、角度、螺紋參數、零件形狀、跳動等而研發的。

ZM105.2D系列二維高速投影圖像測量儀使用“陰影”測量原理，即準直激光被傳送到接收器，接收單元內的探測器陣列可以精確地測量光束路徑中物體投射陰影的邊緣。

ZM105.2D系列二維高速投影圖像測量儀提供了一個簡單直觀的工具——測量方案，用戶可以自行創建測量算法，ZM105.2D將根據用戶創建的算法進行分析、測量和公差控制。

畫冊下載

真尚有畫冊_二維高速投影圖像測量儀ZM105.2D V1.0.pdf

返回列表

主要特點技術規格安裝尺寸測量原理成功案例行業解決方案應用領域

ZM105.2D系列二維高速投影尺寸測量儀特點：

（1）在線非接觸二維批量測量線性尺寸、直徑、角度、螺紋參數、零件形狀、跳動

（2）提供測量方案工具，支持用戶簡單直觀地創建幾乎無限數量的測量函數以及測量不同復雜性的產品

（3）4個不同范圍和精度的型號可選（其中最大測量范圍：40*50mm ；最小測量誤差：±1.5um；最小可測被測物：0.07mm ）

（4）每秒高達130個測量數據

（5）支持多種輸出方式（以太網/IP, ModbusTCP, UDP，邏輯輸出）



測量方案是由庫中包含的塊組成的。各種塊的組合和它們之間的連接允許用戶創建幾乎無限數量的測量函數以及測量不同復雜性的產品。

測量結果可以通過各種協議(以太網/IP, ModbusTCP, UDP)傳輸，也可以通過批量尺寸測量儀的邏輯輸出從而控制執行器，并標明沒有缺陷。

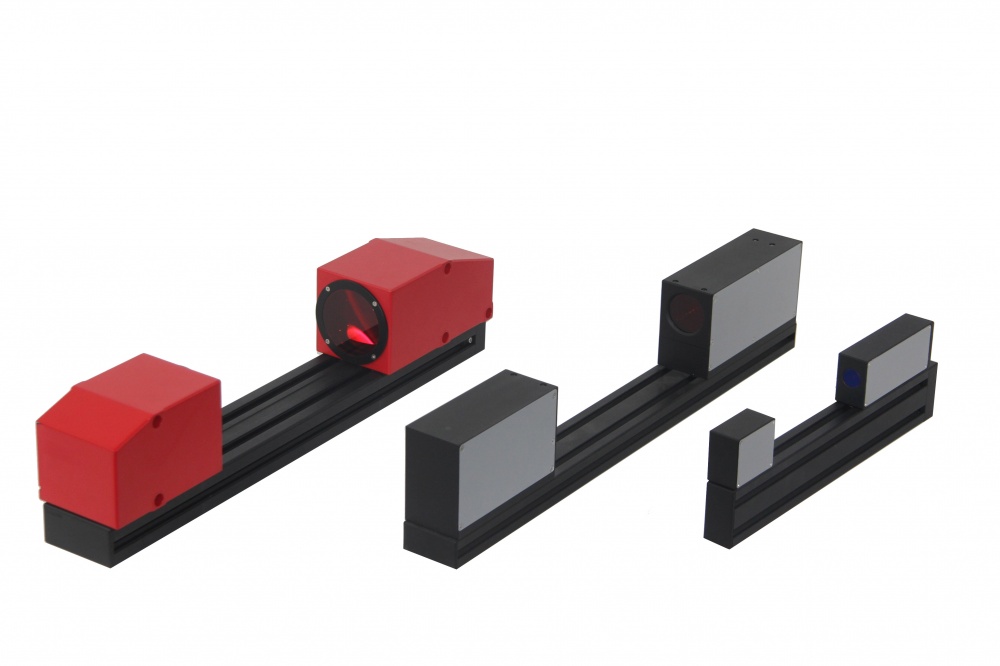

我們提供4種不同范圍和精度的二維高速投影尺寸測量儀型號：

ZM105.2D-8х10

ZM105.2D-25х30

ZM105.2D-30х40

ZM105.2D-40х50


ZM105.2D系列二維高速投影圖像測量儀應用領域：

在線非接觸批量二維測量線性尺寸、直徑、角度、螺紋參數、零件形狀、跳動等

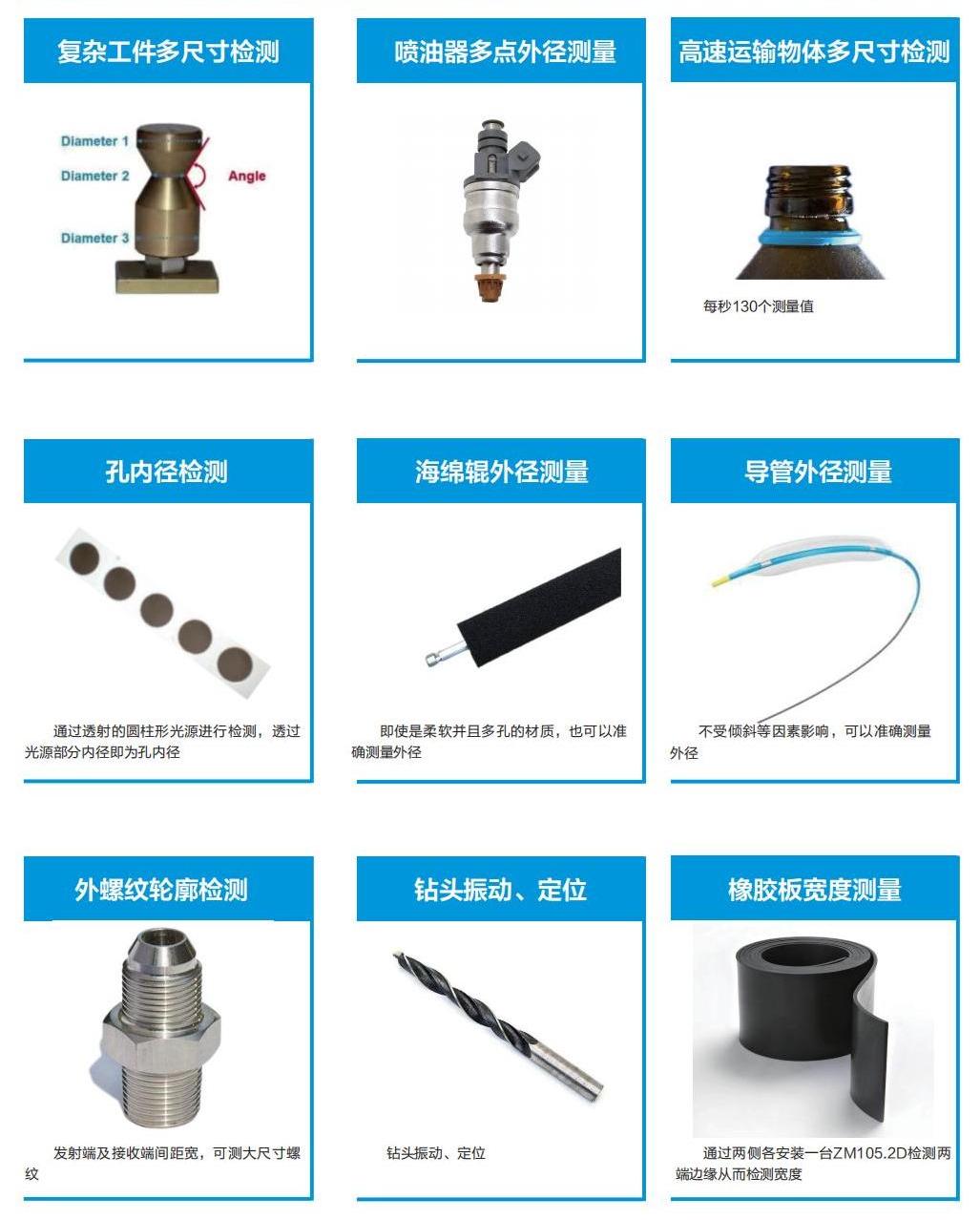

二維高速投影圖像測量儀ZM105.2D應用

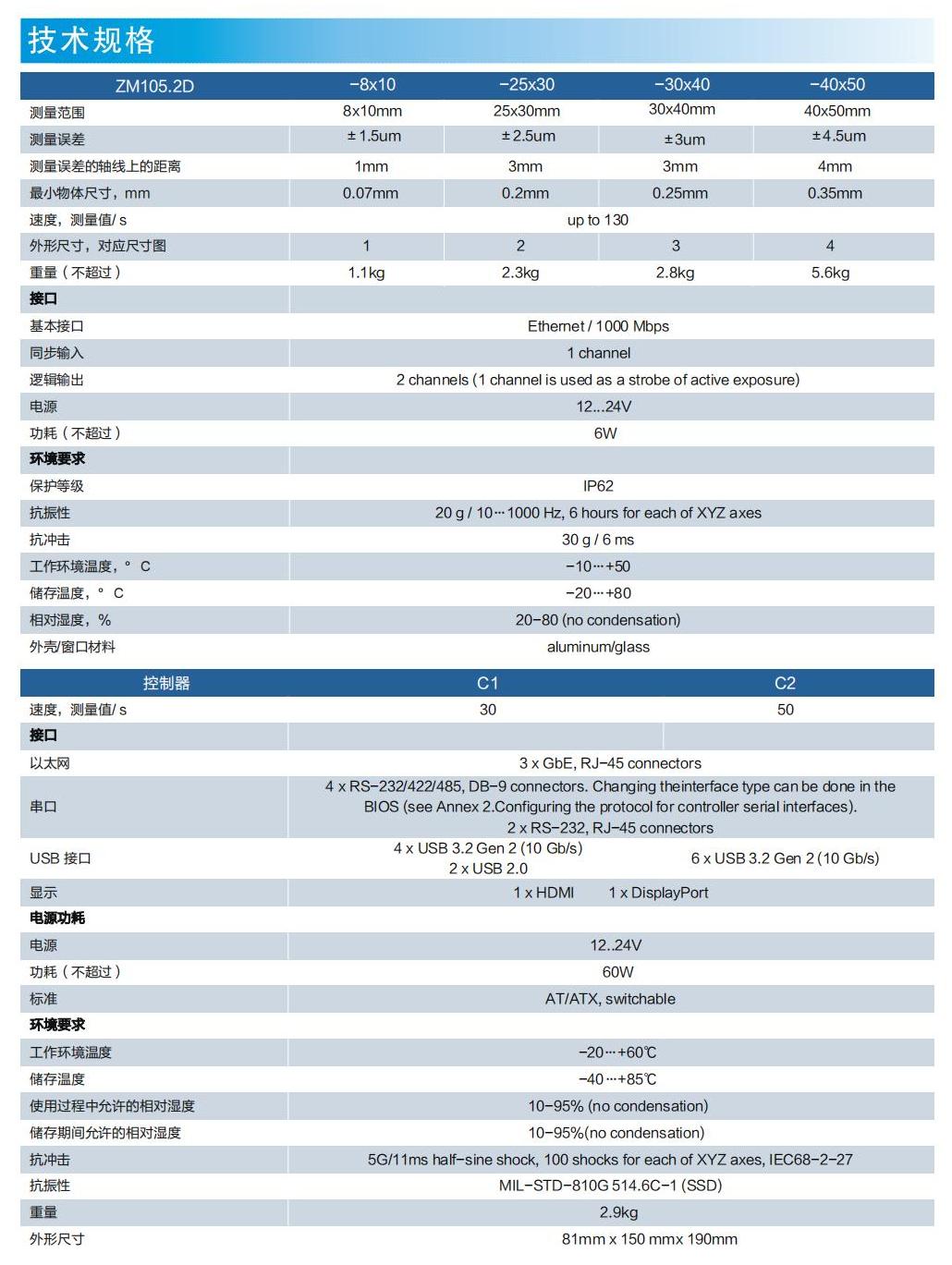

ZM105.2D系列二維高速投影尺寸測量儀技術規格：

二維高速投影圖像測量儀ZM105.2D技術規格

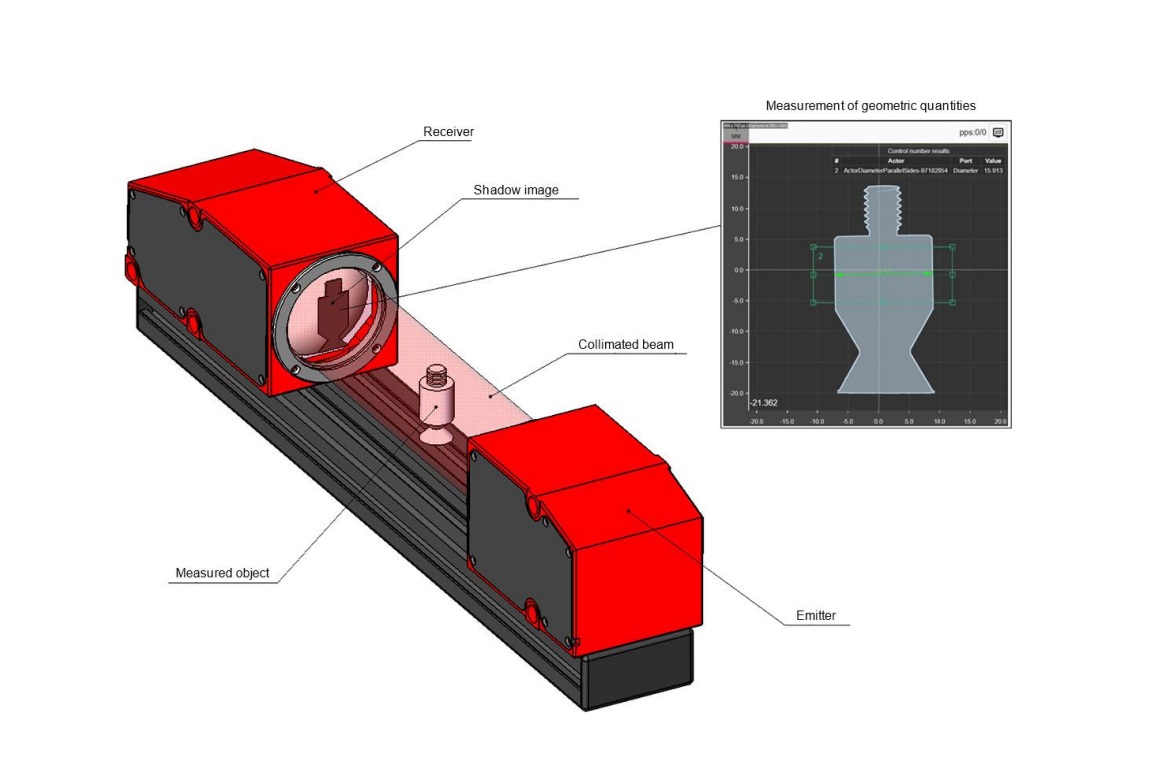

ZM105.2D系列二維高速投影圖像測量儀測量原理：

二維高速投影尺寸測量儀ZM105.2D的光學傳感器由發射端和接收端兩部分組成。來自LED的光由透鏡準直，基于所謂的“陰影”原理。當產品被放置在準直光束區域時，其陰影圖像通過接收透鏡投射到2D CMOS傳感器上。控制器根據圖像陰影邊界(物體輪廓)的位置，計算出物體所需的參數。

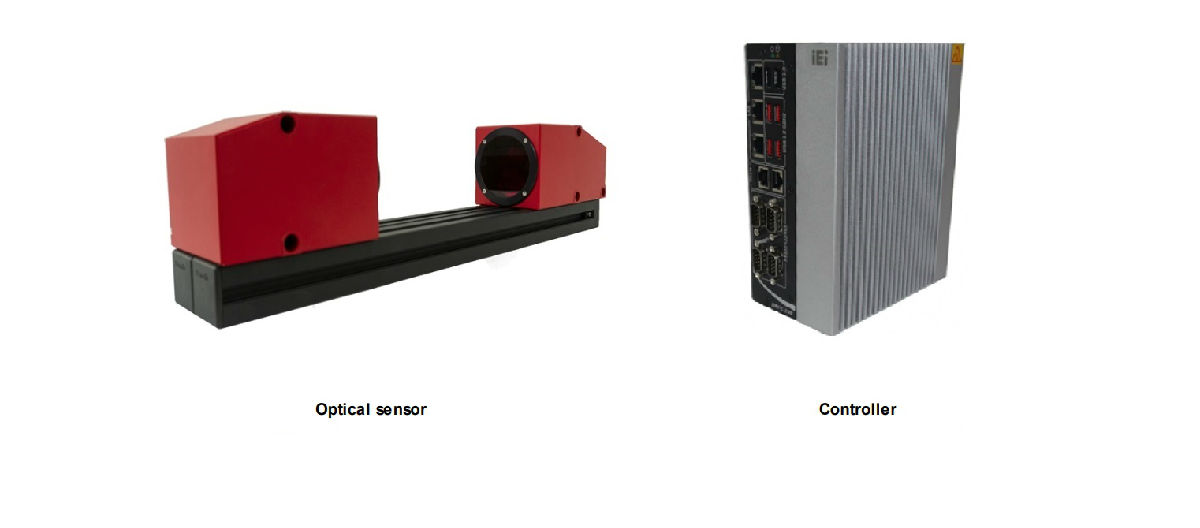

二維高速投影尺寸測量儀ZM105.2D的主要部件是光學傳感器和控制器。

根據用戶創建的算法進行測量和公差控制。為了建立測量算法，提出了一個簡單直觀的工具——測量方案。該方案是由現成的塊庫形成的。各種塊的組合和它們之間的連接允許用戶創建幾乎無限數量的測量函數和測量不同復雜性的產品。測量結果可以通過各種協議(以太網/IP, Modbus TCP, UDP)傳輸，以及千分尺的邏輯輸出，用于控制執行器和指示產品的適用性

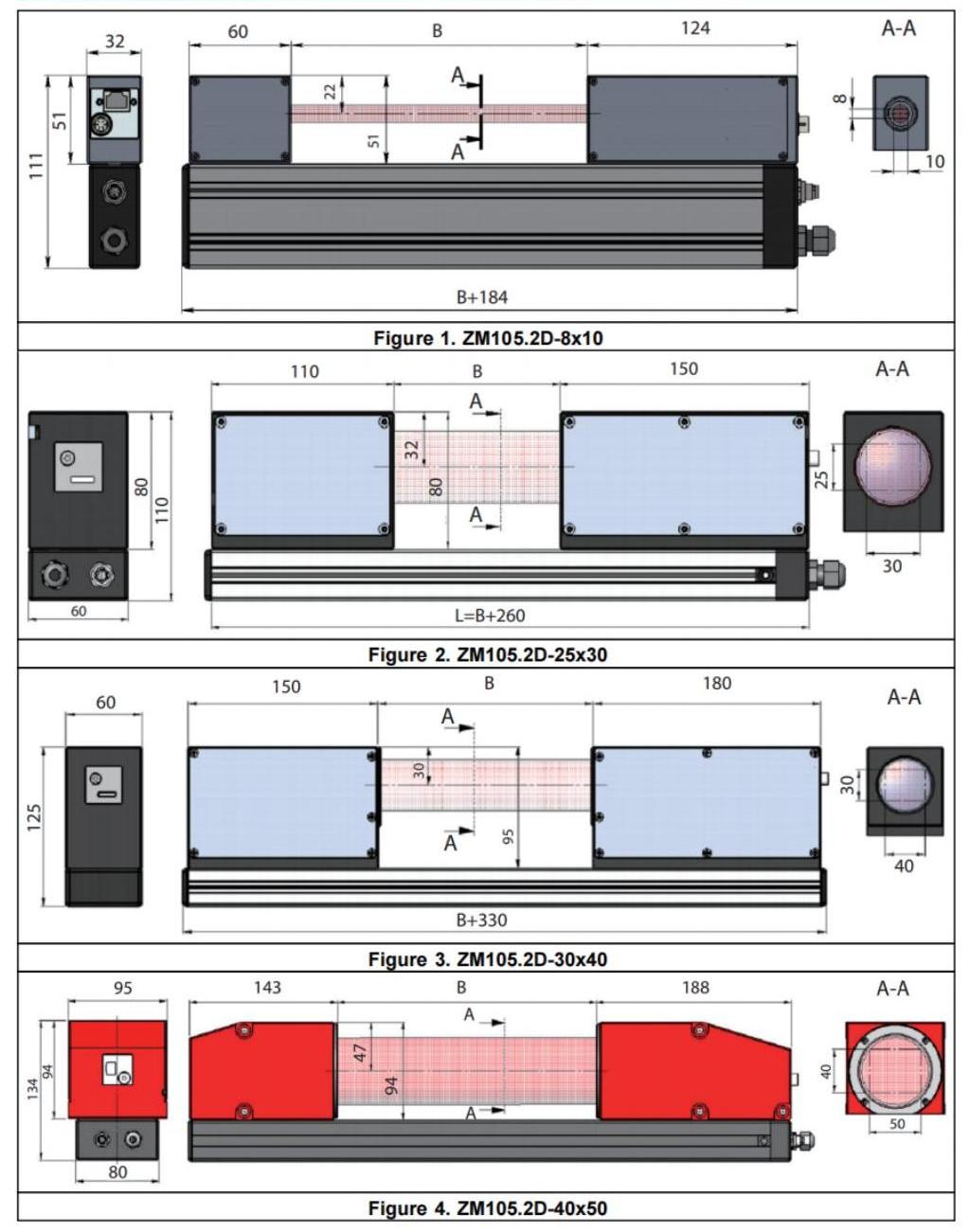

ZM105.2D系列二維高速投影尺寸測量儀安裝尺寸：

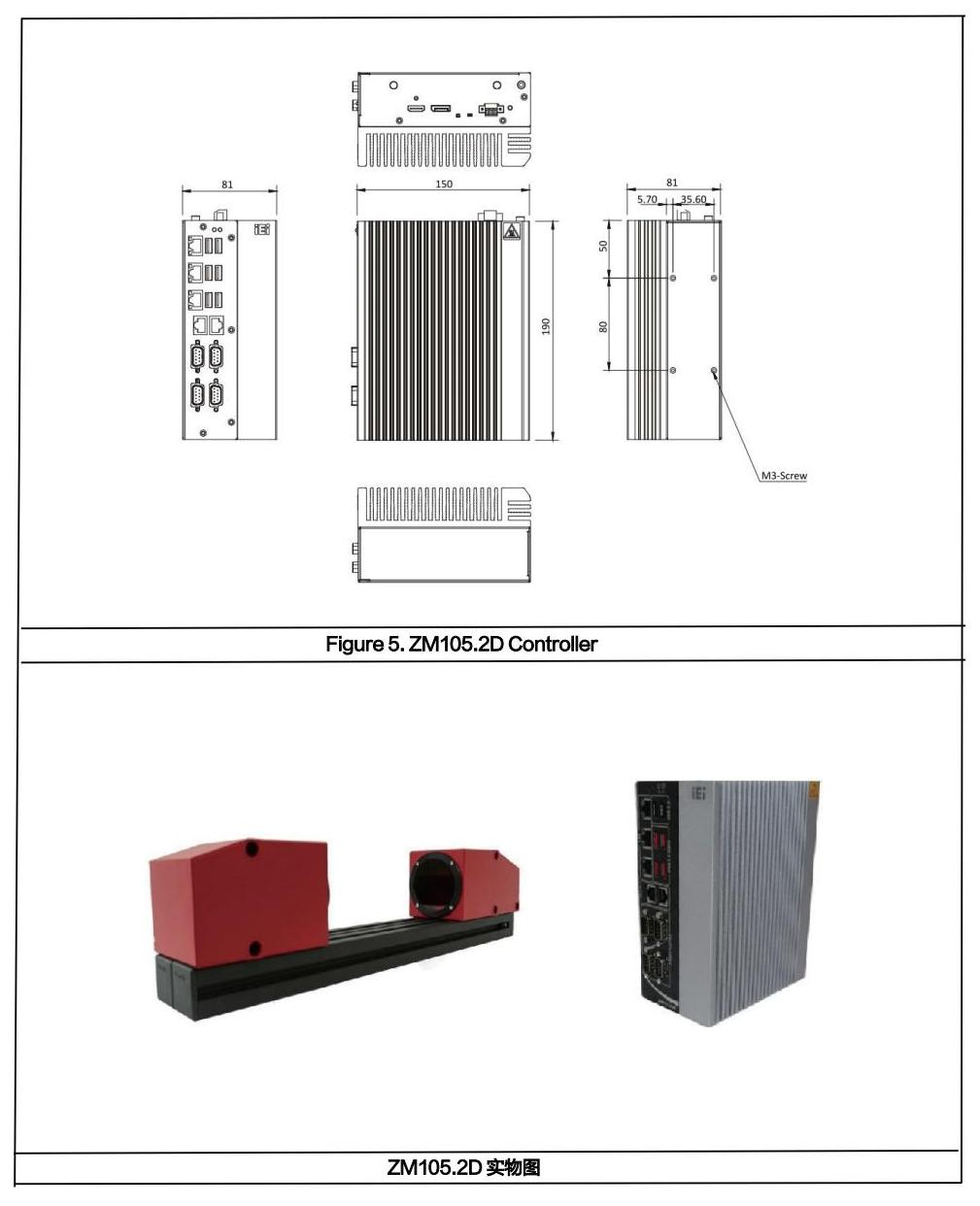

二維高速投影圖像測量儀ZM105.2D尺寸圖
