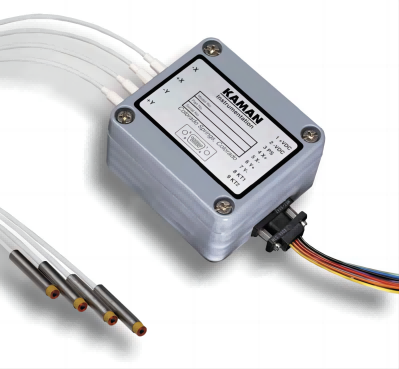

KAMAN DIT5200差動電渦流位置傳感器特點：

（1）、線性度:±0.1～1%；

（2）、量程：±0.25mm /±1.915mm；

（3）、頻響: 0～22KHz；

（4）、埃米級分辨率；

（5）、高靈敏度，最高394mV/μm；

（6）、小尺寸：只有7.7立方英寸；

（7）、極度線性，滿量程0.1％；

（9）、單通道和雙通道配置

    在渦流差動系統中，感應電橋中的兩個線圈安裝在兩個獨立的傳感器中。并不是一個有源線圈和一個參考線圈，而是兩個傳感器都包含有源線圈，這兩個傳感器通常放置在目標的相對兩側或目標樞軸點的相對兩側。當目標靠近一個傳感器時，它會遠離另一個傳感器，從而增加電感電橋一條腿的阻抗，并降低另一條腿的阻抗。這種推挽效應放大了每位移的線性輸出，并消除了對增加噪聲和漂移的求和放大器的需要。因此，差分系統比單端系統提供更高的分辨率和熱穩定性。

對于被測物的要求：

1、 材料： 鋁是最實用的目標材料。只要遵守目標厚度指南，您就可以將鋁目標安裝在溫度特性更穩定的材料上，例如 Invar 或其他基板；可以用來檢測鐵、鎳和它們的許多合金材質的被測物，但這些材料的性能可能不符合標準性能規格。  -- PS：可根據客戶項目要求，直接使用除鋁以外的目標材料進行校準。

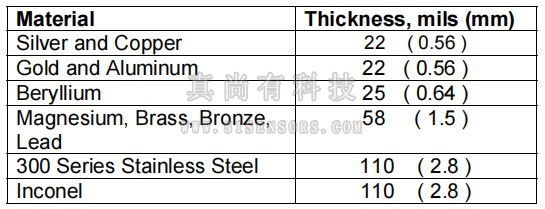

2、厚度：為避免目標溫度變化引起的變化，請使用下表中推薦的最小目標厚度。 在傳感器彼此相對且目標位于它們之間的應用中，最小厚度應至少為上述所列厚度的兩倍，以防止傳感器相互作用。

3、尺寸：最小目標尺寸必須是傳感器直徑的 1.5 到 2 倍。 為了獲得最佳性能，目標尺寸最好是傳感器直徑的 3 倍。

KAMAN DIT5200差動電渦流位置傳感器應用領域：

快速轉向鏡

伺服控制位置反饋

舞臺定位

角位移指示

X-Y 軌道位置反饋

觸控筆位置

磁懸浮軸承定位

精密構件平衡

集成電路制造平臺定位

……

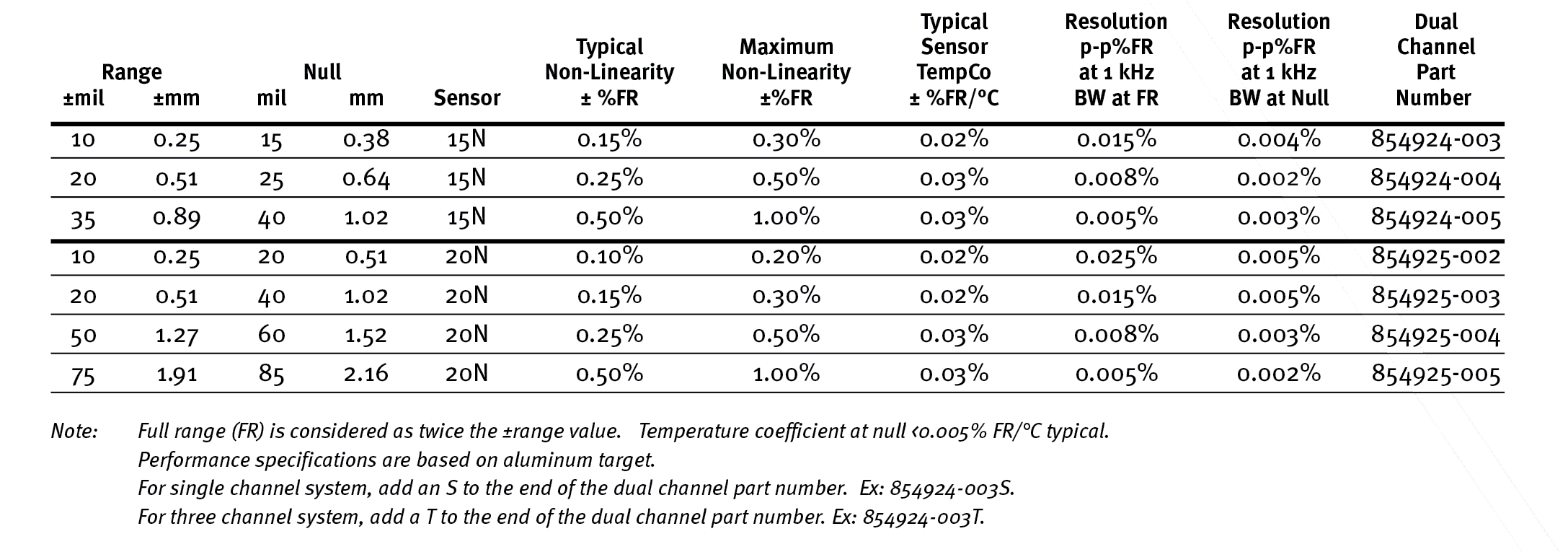

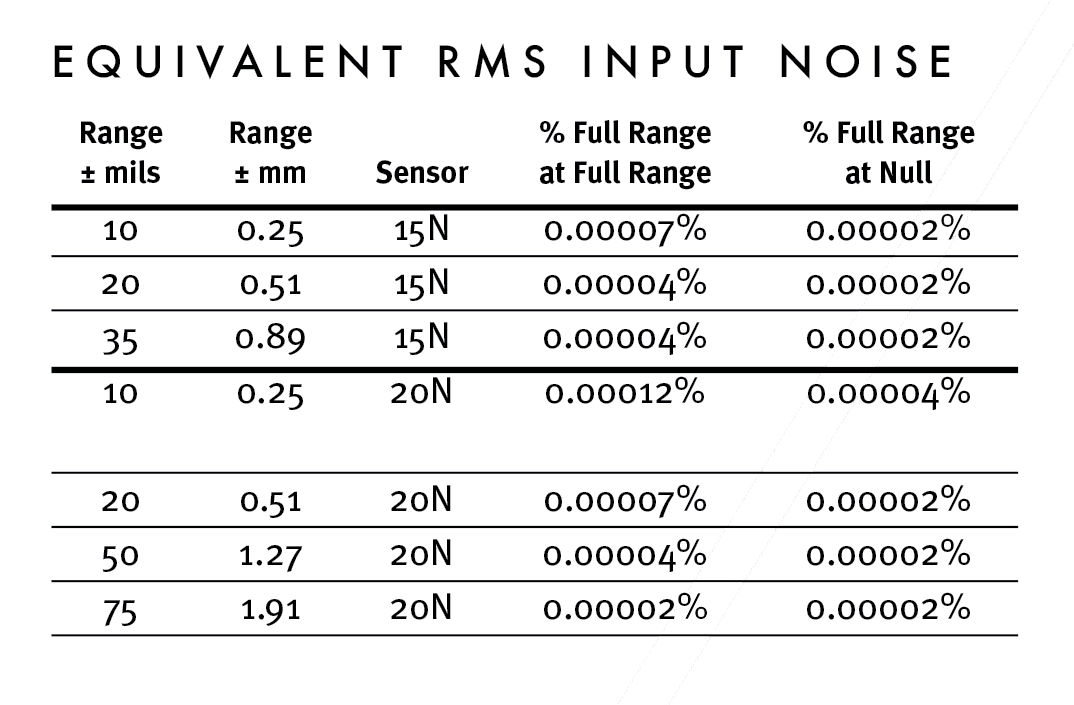

KAMAN DIT5200差動電渦流位置傳感器技術規格：

KAMAN DIT5200差動電渦流位置傳感器測量原理：

    差分測量系統是精密測量技術的重大進步。 它們提供出色的分辨率、可重復性和歸零精度，用于檢測導電目標相對于一對非接觸式傳感器的對齊/居中位置。

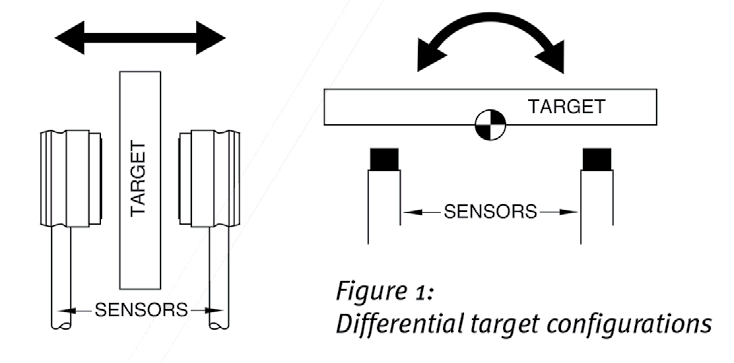

    對于差分測量應用，每個通道有兩個精確匹配的傳感器位于目標的相對兩側或兩端。在這種傳感器到目標的關系中，當目標遠離一個傳感器時，它向另一個傳感器移動等量。輸出為差分和雙極。 同一電橋的相對腿上的電子匹配傳感器提供了卓越的熱穩定性。

KAMAN DIT5200差動電渦流位置傳感器應用領域：

快速轉向鏡

伺服控制位置反饋

舞臺定位

角位移指示

X-Y 軌道位置反饋

觸控筆位置

磁懸浮軸承定位

精密構件平衡

集成電路制造平臺定位

……

KAMAN DIT5200差動電渦流位置傳感器應用領域：

快速轉向鏡

伺服控制位置反饋

舞臺定位

角位移指示

X-Y 軌道位置反饋

觸控筆位置

磁懸浮軸承定位

精密構件平衡

集成電路制造平臺定位

……

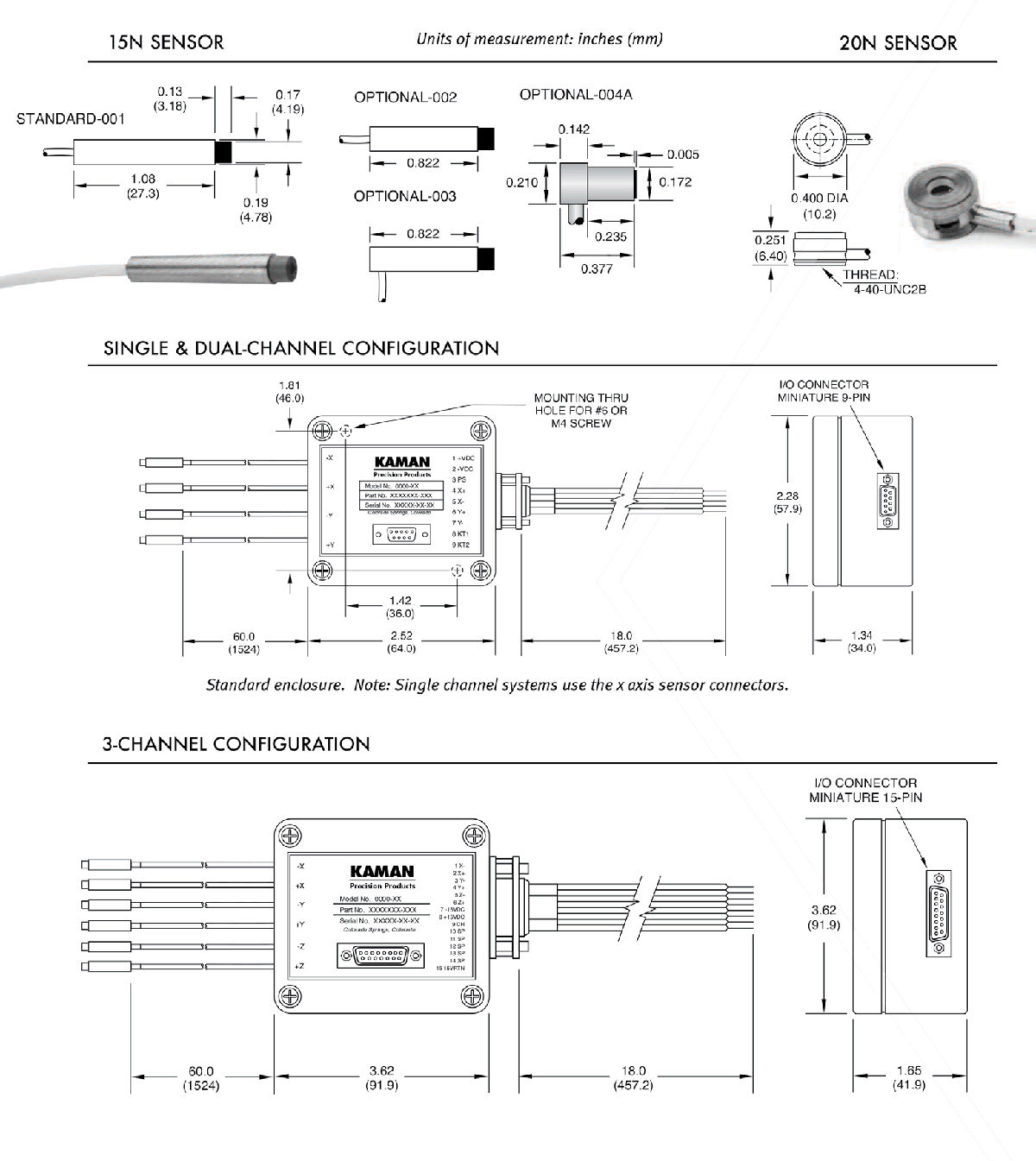

KAMAN DIT5200差動電渦流位置傳感器安裝尺寸：
