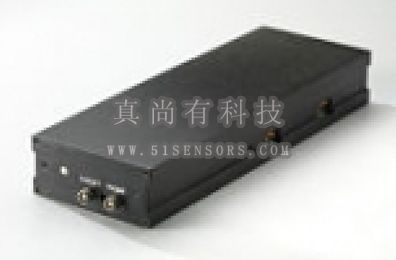

NM2100是由納米傳感器，高電壓放大器和控制電子元件結合作為一個單一通道的獨立模塊，供電電壓有±15V，130V和-30DV電源。
使用該控制器可提供壓電轉換器的閉環位置控制，X-Y平臺，鏡子轉向機制等應用。另外，它還應用于開環控制作為壓電控制器和納米傳感器。
電子控制器允許用戶優化NM2100閉環響應。閉環控制比開環控制在穩定性和線性度上面有了巨大的提高。
型號：
2100 -標準
2100-20 -擴展輸出范圍（降低至-20V）
2101 -無納米傳感器的屏幕驅動程序
亞納米的分辨率；
線性度可達0.02%；
測量帶寬可調（50HZ，500Hz或5kHz）；
放大器增益可調（在不必使用滿量程的情況下）；
可選擇長（“L”）或短（“-S”）測量量程（2pF或10pF電容）；
磁盤驅動器磁頭測試；
膜/晶圓夾頭對齊；
掃描探針顯微技術；
光腔調整；
干涉測量；
參數 | 值 | 單位 | 備注 |
靜態參數 |
| ||
尺寸 | 218x77x34 | mm |
|
供電電壓 | ±15±1@120mA | VDC |
|
±120~+130@30mA | VDC |
| |
-32~-27@30mA | VDC | ① | |
傳感器輸出 | -5~+5 | V | ② |
模擬輸入范圍 | -10~+10 | V |
|
數字輸入D/A分辨率 | 14 | Bits |
|
納米傳感器動態參數 |
| ||
比例因子 | 0.1~0.01 | GV-1 | ③ |
噪音水平(-S) | ＜0.3 | ppmHz-1/2rms | ④ |
噪音水平(-L) | ＜0.15 | ppmHz-1/2rms | ④ |
熱漂移 | 5 | ppmK-1Typ | ④ |
預熱時間 | 10 | 分鐘 |
|
預熱漂移 | 80 | ppm | ④ |
聚苯乙烯擾 | 10 | ppmV-1 | ④ |
線性度 | ＜0.2 | % | ⑤ |
帶寬 | 50,500,5000±10% | Hz | ⑥ |
高壓放大器的動態參數(典型值) |
| ||
輸出電壓(2100) | 0~+120 | V |
|
輸出電壓(2100-20) | -20~+120 | V |
|
帶寬 | 5 | KHz | ⑦ |
模擬輸入增益 | 6 | V/V | ⑧ |
數字輸入增益 | 7.3 | mV/bit | ⑧ |
噪音 | 0.2 | mVms | ⑨ |
最大電流 | 50 | mA |
|
注意：
①、 負電源，僅限于2100-20型號中。
②、 量程可調在內降低性能的情況下。
③、 G就是距離的意思，比例因子是通過側面面板的選擇開關來調整。
④、 PPM是指每百萬分之一距離變化。
⑤、 線性誤差取決于傳感器安裝精度0.02%的線性誤差是可以實現的。請聯系真尚有公司洽談詳情。
⑥、 帶寬是通過側面面板的選擇開關來調整。
⑦、 典型的，取決于執行機構。
⑧、 只限于開環控制。
⑨、 一般情況。
