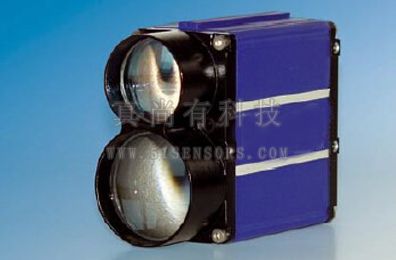

大量程激光測距傳感器ZDS04采用激光脈沖反射時差法原理進行測量，此測距儀具有高達10KHz的響應頻率，能適用惡劣的工業環境等突出特點，加反射板最遠能測量3000米的距離。它擁有結實的金屬外殼，能在有害氣體環境中正常工作。除此之外，它還具有安全保護等級IP67,安裝維護方便等特性。
畫冊下載
大量程激光測距傳感器ZDS04主要特點：
遠距離測量，在無反光板和反射率低的情況下能測量較遠的距離；
有同步輸入端，可多個傳感器同步測量；
測量范圍廣，響應時間短；
外形設計緊湊，易于安裝，便于操作；
大量程激光測距傳感器ZDS04應用領域：
位置控制（如車輛和船舶）；
定位起重機；
裝卸和搬運設備；
飛機測量（測高儀）；
冶金過程控制；
測量不宜接近的物體（如管灌裝物、管道、集裝箱）；
水位測量……
大量程激光測距傳感器ZDS04技術規格：
型號 | ZDS04 | |
量程①m | 0.5~300(自然表面)②，0.5~3000(加反射板) | |
測量精度mm | ±20（100Hz的輸出頻率），±60（2kHz的輸出頻率） | |
分辨率mm | 1 | |
距離響應時間ms | 標準模式：0.5，特殊模式：0.1 | |
測量速度m/s③ | 0~100 | |
速度響應時間s | 0.1~0.5 | |
連接器 | 12針(BINDER 723)M18， 2個5針(BINDER 766)M12 | |
SSI接口 | 24位，格雷編碼|1位有效位 | |
總線 | Profibus DP-V0 | IEC 61158 / IEC 61784； | |
串行接口 | RS232或RS422，傳輸速率最高460.8kB/s | |
開關輸出 | 2個，高端開關|最大負載能力0.2A|永久短路保護|浮動窗口功能 | |
模擬輸出mA | 4~20 | |
同步觸發裝置 | 1個輸入/輸出觸發端，觸發電壓3~30VDC，觸發沿和延遲可調 | |
操作模式 | 單個數據和連續數據測量|平均值|外部觸發|可調窗口 | |
激光 | 波長905nm|激光等級1|EN60825-1:2007 | |
激光發散度 | 標準模式：1.7mrad；特殊模式：10mrad | |
輔助校準 | 導航激光635nm激光等級2 | |
供電VDC | 10~30 | |
功率損耗W | 5（未使用加熱器），11.5（使用加熱器） | |
工作溫度℃ | -40~+60 | |
儲存溫度℃ | -40~+70 | |
濕度% | 15~90 | |
尺寸mm | 136×57×104 | |
重量g | 約800g（與配置有關） | |
保護等級 | IP67 | |
◆①取決于被測物表面反射率、雜散光影響和大氣情況；②自然漫反射表面；③距離被測物體距離：0.5~700m
◆我們保留規格變化而不另行通知的權利。
大量程激光測距傳感器ZDS04測量原理：
采用激光脈沖反射時差法原理進行測量，就是通過測量激光從發射到被測物表面，然后從被測物表面返回之間的時間來計算距離的，因此時間測量對于脈沖式激光測距儀來說是非常重要的一個環節。
大量程激光測距傳感器ZDS04應用領域：
位置控制（如車輛和船舶）；
定位起重機；
裝卸和搬運設備；
飛機測量（測高儀）；
冶金過程控制；
測量不宜接近的物體（如管灌裝物、管道、集裝箱）；
水位測量……
大量程激光測距傳感器ZDS04應用領域：
位置控制（如車輛和船舶）；
定位起重機；
裝卸和搬運設備；
飛機測量（測高儀）；
冶金過程控制；
測量不宜接近的物體（如管灌裝物、管道、集裝箱）；
水位測量……

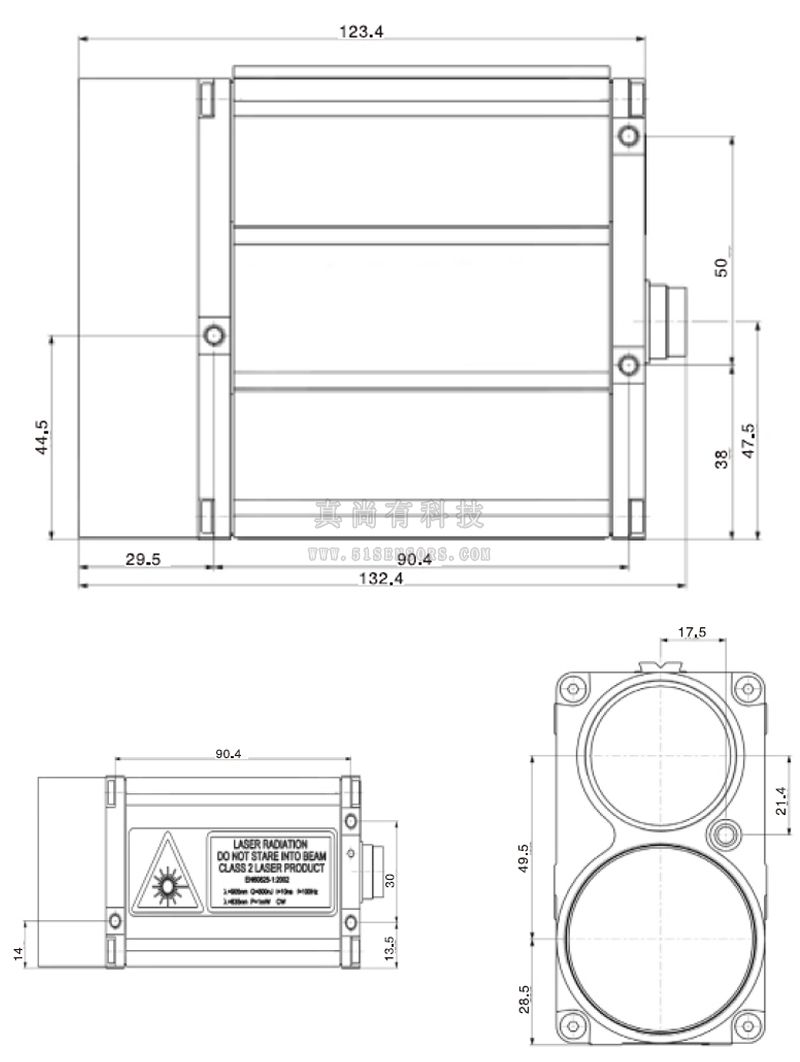

大量程激光測距傳感器ZDS04安裝尺寸：
