在半導體制造過程中，晶圓表面的檢測是確保產品質量和工藝穩定性的關鍵環節。晶圓表面不僅承載著微電子器件的制造，還直接影響著電路性能和可靠性，因此，精確的晶圓表面檢測對于提高半導體產品的整體品質至關重要。非接觸式測量技術因其高精度和高效率，逐漸成為行業標準。

市場上提供了多種檢測方案以實現高效、準確的晶圓表面檢測，包括激光掃描測量、光學干涉測量和電容位移測量等技術。激光掃描測量技術雖然能夠提供較高的空間分辨率，但在處理復雜表面時可能遭遇光散射的困擾，而光學干涉測量則具備較強的精度，但其對環境光的敏感性使得在某些生產環境下的應用受到限制。電容位移測量技術以其非接觸式的特性，能夠在不干擾被測對象的前提下進行高精度的表面檢測，逐漸受到更多制造商的青睞。

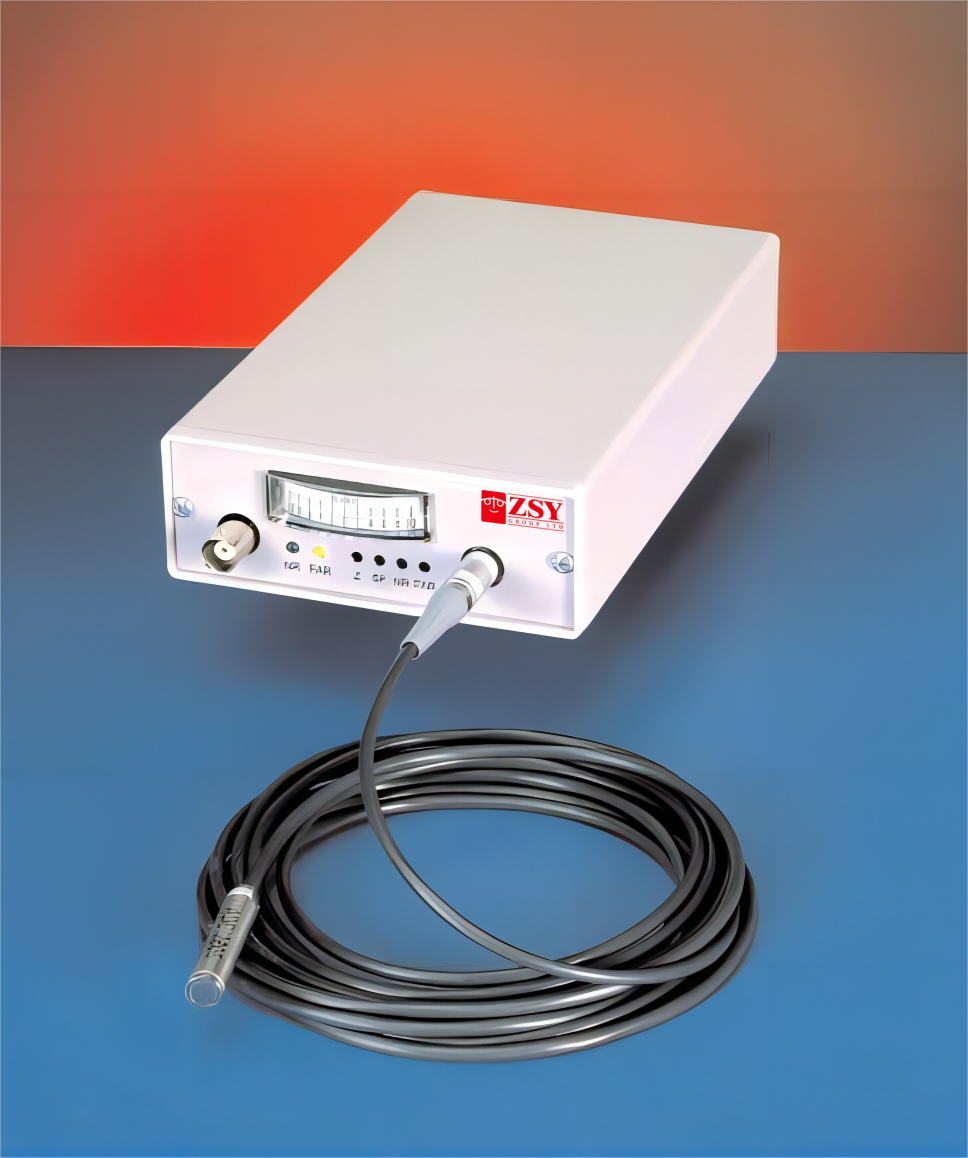

在電容位移測量領域，英國真尚有的ZNX40X電容位移傳感器憑借其卓越的性能和優勢脫穎而出。該傳感器具有亞納米級的分辨率，能夠在極小的范圍內實現高精度測量，特別適合于對晶圓表面微小缺陷的檢測。同時，ZNX40X提供優秀的溫度穩定性，能夠在±5μm至2mm的短距離內進行非接觸式測量，這對于各種環境下的應用顯得尤為重要。其標準模擬輸出接口設計也方便了與A/D板的連接，確保數據處理的簡便性。

在與同類產品對比時，ZNX40X展現了顯著的競爭優勢。其獨特的PhaseLock?探頭驅動電路能夠提高未接地目標和厚度測量的精度，確保在復雜環境下的測量可靠性。此外，ZNX40X還支持多種濾波器選項，最大分辨率可達10 kHz，滿足了不同測量需求的靈活性。這些優勢使得ZNX40X不僅在技術上具備領先性，在性價比上也展現出卓越表現。

總體而言，在半導體行業日益增長的精度和效率需求下，英國真尚有的ZNX40X電容位移傳感器為晶圓表面檢測提供了理想的解決方案。其非接觸式的測量方式、高分辨率的性能和出色的適應性，使得ZNX40X成為制造商在提升產品質量和生產效率方面的重要助手。隨著半導體技術的不斷演進，英國真尚有的ZNX40X必將在晶圓表面檢測中發揮更加重要的作用，幫助企業在競爭激烈的市場中立于不敗之地。針對特殊應用，市場上絕大多數品牌不支持定制或者無法小批量定制，有些即使能定制但費用高昂，而英國真尚有持續提供小批量、低成本定制傳感器或方案，既滿足了項目的特殊要求，又兼顧了低成本，直接促成了多個項目的成功。
