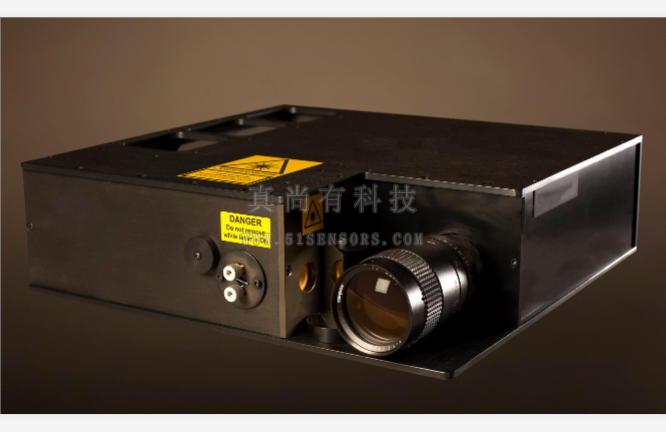

V-HG331靜態形變測量系統特點：

（1）、快速、準確、高效

（2）、可適用大型和小型結構的測試

（3）、為苛刻的測試環境提供高級過濾

（4）、非接觸式、基于激光的干涉技術

（5）、實時分析的全視場測量

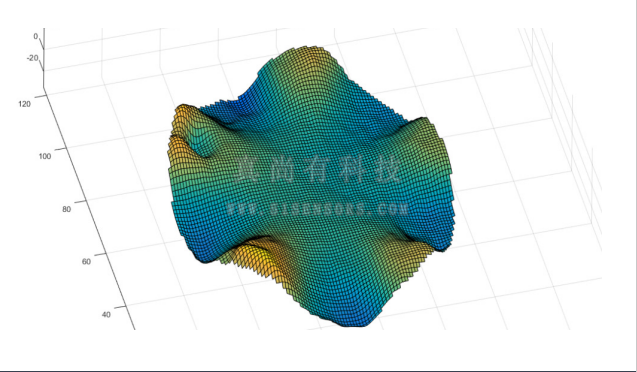

（6）、帶有振幅圖，相位圖和偏轉圖

（7）、靈活的物體激發方案：用戶控制的振動、熱變形、壓力/真空響應

（8）、動畫展示和數據導出方案

（9）、用戶易于上手且強大耐用

（10）、快速且經濟高效的數據處理能力

V-HG331靜態形變測量系統應用領域：

◇ 振動分析

◇ 模態分析

◇ 靜態變形分析

◇ 非破壞性測試

◇ 業務領域

◇ 研究和教育

◇ 產品和材料開發

◇ 質量控制和產品測試

◇ 行業應用

◇ 航空航天

◇ 船舶和海事

◇ 汽車

◇ 石油和天然氣/能源

V-HG331靜態形變測量系統技術規格：

V-HG331靜態形變測量系統測量原理：

采用基于激光的干涉測量技術，通過擴展激光束照亮物體并運用內置攝像系統成像。當物體振動時，物體表面反射的激光也會“振動”。V-HG331使用內部對照激光干涉物體反射的激光從而檢測到這一“振動”。信號由系統計算機處理并通過實時振幅圖，或保存為數值數據的振幅和相位得以呈現。

1. 數值分析

數值操作模式提供振幅和相位以及靜態偏轉的全視場數值數據。為了完成振動測量，高精度的數值記錄在幾秒內完成。為了完成靜態偏轉測量，數值操作模式測量時間t和時間(t+?t)間的表面偏轉，其中?t可以是亞秒級或長達幾分鐘。一段時間內的靜態偏轉也可以被持續監測并測量，如果物體在記錄期間以一定的速度移動。

2. 光斑均衡

當激光從粗糙表面被反射時，干涉效應產生光斑噪聲。V-HG331擁有光斑均衡模塊來減少這種測量中的光斑噪聲，提供了高空間和信號分辨率的高質量振動圖。

3. 模態分析—頻率掃描

物體振動通常由V-HG331控制，運用內置信號發生器和一個振動激發單元，例如壓電元件或振動篩。可用于測量從DC到25MHz的所有頻率帶有振幅圖和相位圖的振動模式。通過頻率掃描功能，可以得出物體的頻譜和反應模式。頻率模式可以與模擬結果相比較，然后用于進一步的研究，例如作為共振模式Q因子或非破壞性測試。

4. 缺陷檢測

為了更簡單快速的解釋和評估，我們開發了缺陷檢測掃描程序。通過使用頻率掃描和高級過濾程序，V-HG331系統濾除了總體振動規律并僅展示振動不連續性和缺陷。使用此功能時無需解析總體振動規律。

V-HG331靜態形變測量系統應用領域：

◇ 振動分析

◇ 模態分析

◇ 靜態變形分析

◇ 非破壞性測試

◇ 業務領域

◇ 研究和教育

◇ 產品和材料開發

◇ 質量控制和產品測試

◇ 行業應用

◇ 航空航天

◇ 船舶和海事

◇ 汽車

◇ 石油和天然氣/能源

V-HG331靜態形變測量系統應用領域：

◇ 振動分析

◇ 模態分析

◇ 靜態變形分析

◇ 非破壞性測試

◇ 業務領域

◇ 研究和教育

◇ 產品和材料開發

◇ 質量控制和產品測試

◇ 行業應用

◇ 航空航天

◇ 船舶和海事

◇ 汽車

◇ 石油和天然氣/能源

V-HG331靜態形變測量系統安裝尺寸：

  請聯系我們獲取安裝尺寸相關數據。
