V-HG1417激光測振儀特點：

（1）、快速，準確且高效

（2）、高精度、高分辨率測量

（3）、全視場測量

（4）、復雜環境下的強大科技

（5）、強大且易于上手的硬件和軟件

V-HG1417激光測振儀應用領域：

◇ 無損測試（NDT）：

分層

缺乏穩固聯結

沖擊損傷

基體與纖維開裂

液體和氣體雜質

◇
質量控制

◇ 產品測試與認證

◇ 條件監測

◇ 研究與開發

◇ 材料應用：

強化纖維塑料

包裹復合材料維修

陶瓷和金屬合成物

三明治/蜂窩型結構

金屬結構

面板，芯粘合線和拼接接頭

◇ 工業運用

航空航天、船舶、汽車、油氣、能源、鐵路

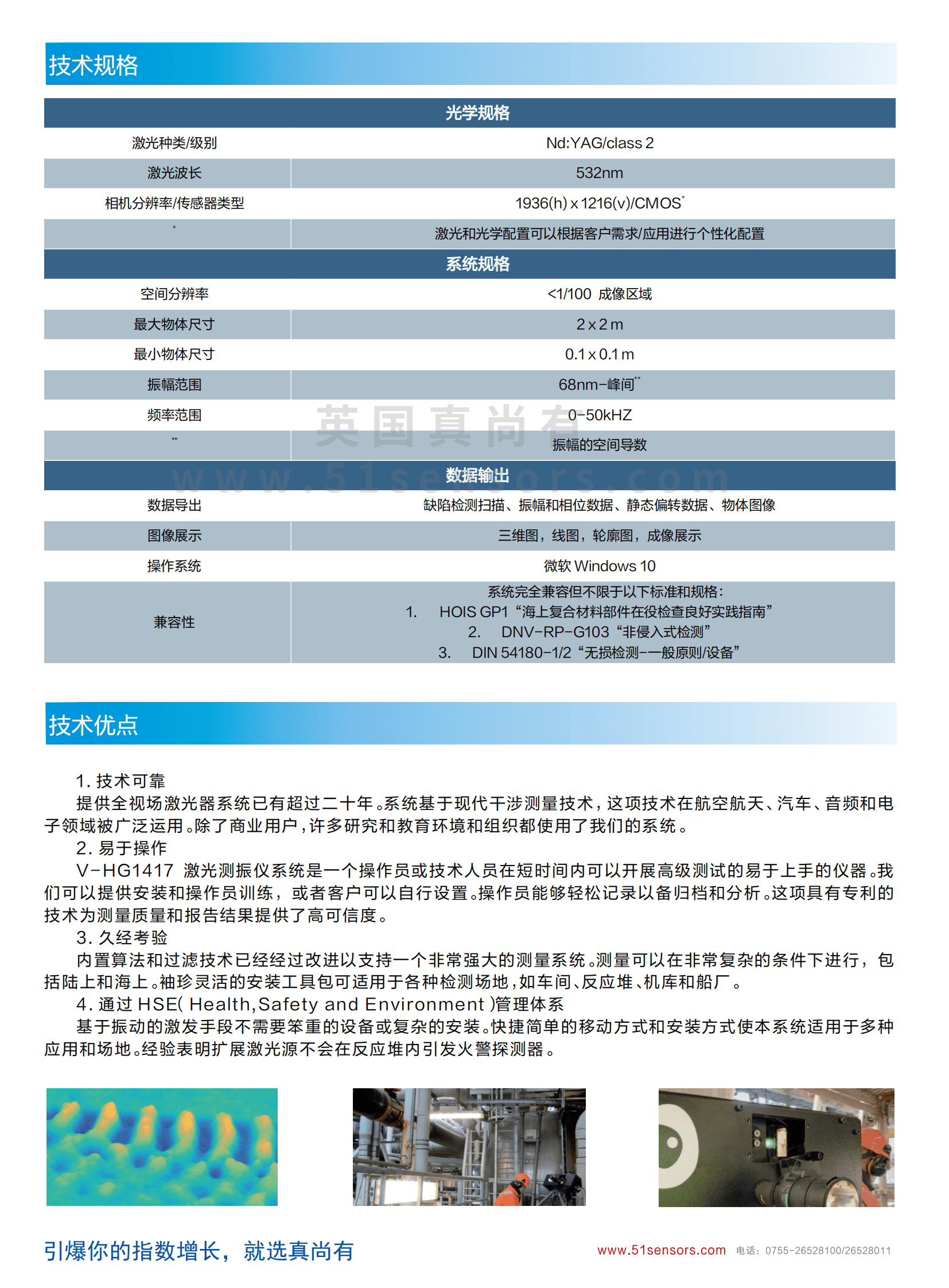

V-HG1417激光測振儀技術規格：

V-HG1417激光測振儀測量原理：

V-HG1417激光測振儀可對大型復合結構進行快速并高效的檢測。物體表面被一束擴展激光所照亮，并且物體由變焦鏡頭成像至一組CMOS傳感器陣列。V-HG1417激光測振儀測量動態表面偏轉的空間導數，因為表面上每個點的偏轉都相對于附近點得以測量。V-HG1417激光測振儀光學鏡頭和目標表面之間的距離最大可至5米，或根據環境，風力和熱力條件達到更遠距離。

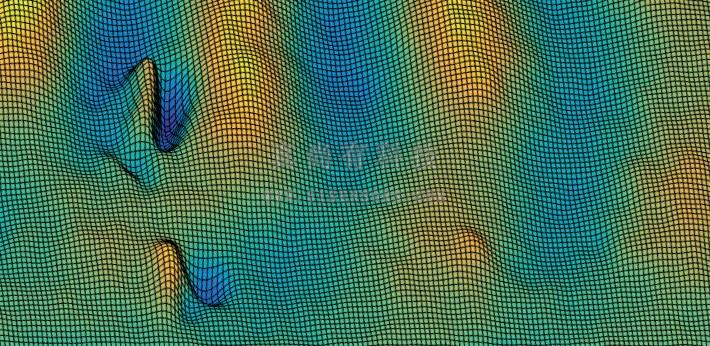

V-HG1417激光測振儀使用一個信號發生器來激發物體。激發可以引發傳遍目標視場的結構振動或表面波，暴露表面或次表面的缺陷。振幅輪廓圖可以通過實時或數值記錄的方式呈現。

1. 振動分析

ADD（Acoustic Derivative Detection）系統提供了元件分析的多種模式。實時操作模式可被用于靜態偏轉測量以及動態偏轉測量。V-HG1417激光測振儀提供包括振幅和相位圖在內的數值數據。動態圖像展示納米級分辨率的結果。

2. 物體幾何

V-HG1417激光測振儀系統運用的無接觸原則克服了其他檢測方式固有的許多局限。不像其他檢測技術，本系統并不依賴于表面耦合或背面接觸。曲線，角落，重疊以及復雜幾何體的檢測與平整表面相同。V-HG1417激光測振儀可測量多種表面條件，如磨砂、噴漆，光滑或粗糙表面。

3. 物體激發

ADD技術適用于多種物體激發手段。V-HG1417激光測振儀的主要方式是通過壓電換能器或電磁振動篩產生振動。這一方式確保了高分辨率的檢測結果，并提供了一個靈活且高度具有操作性的解決方案。V-HG1417激光測振儀系統同樣可以被用于傳統真空環境和熱負荷環境。

4. 缺陷檢測

為了簡單且信息豐富的解讀和評估，我們在V-HG1417激光測振儀系統中開發了缺陷檢測掃描算法。這一算法運行一個頻率掃描以檢測振動模式中的不連續性。頻率可以根據被檢測材料設置。通過運用高級過濾程序，系統檢測并以亮點或高亮區域的形式展現缺陷和不連續性。不需要解析復雜振動模式，并且結果能夠實時呈現。

V-HG1417激光測振儀應用領域：

◇ 無損測試（NDT）：

分層

缺乏穩固聯結

沖擊損傷

基體與纖維開裂

液體和氣體雜質

◇
質量控制

◇ 產品測試與認證

◇ 條件監測

◇ 研究與開發

◇ 材料應用：

強化纖維塑料

包裹復合材料維修

陶瓷和金屬合成物

三明治/蜂窩型結構

金屬結構

面板，芯粘合線和拼接接頭

◇ 工業運用

航空航天、船舶、汽車、油氣、能源、鐵路

V-HG1417激光測振儀應用領域：

◇ 無損測試（NDT）：

分層

缺乏穩固聯結

沖擊損傷

基體與纖維開裂

液體和氣體雜質

◇
質量控制

◇ 產品測試與認證

◇ 條件監測

◇ 研究與開發

◇ 材料應用：

強化纖維塑料

包裹復合材料維修

陶瓷和金屬合成物

三明治/蜂窩型結構

金屬結構

面板，芯粘合線和拼接接頭

◇ 工業運用

航空航天、船舶、汽車、油氣、能源、鐵路

V-HG1417激光測振儀安裝尺寸：

  請聯系我們獲取安裝尺寸相關數據。
